Подсистема Storage

В данном подразделе описана архитектура подсистемы Storage (подсистемы хранения) Deckhouse Kubernetes Platform (DKP).

В подсистему Storage входят следующие модули:

• local-path-provisioner — предоставляет локальное хранилище на узлах Kubernetes с использованием томов HostPath. Создает ресурсы StorageClass для управления выделением локального хранилища;
• snapshot-controller — включает поддержку снапшотов для совместимых CSI-драйверов в кластере Kubernetes;
• sds-local-volume — управляет локальными блочными хранилищами на базе LVM, позволяет создавать ресурсы StorageClass в Kubernetes с помощью кастомного ресурса LocalStorageClass;
• sds-node-configurator — управляет блочными устройствами и LVM на узлах Kubernetes-кластера через кастомные ресурсы Kubernetes;
• sds-replicated-volume — управляет реплицируемым блочным хранилищем на базе DRBD. В качестве control-plane/бэкенда используется LINSTOR;
• storage-volume-data-manager — обеспечивает безопасные экспорт и импорт содержимого постоянных томов по протоколу HTTP;
• модули, предоставляющие реализацию CSI-драйвера для интеграции с различными типами хранилищ (программными и аппаратными):

- csi-ceph;

- csi-hpe;

- csi-huawei;

- csi-netapp;

- csi-nfs;

- csi-s3;

- csi-scsi-generic;

- csi-vsphere;

- csi-csi-yadro-tatlin-unified.

Модуль local-path-provisioner предоставляет локальное хранилище на узлах Kubernetes с использованием томов HostPath. Создает ресурсы StorageClass для управления выделением локального хранилища.

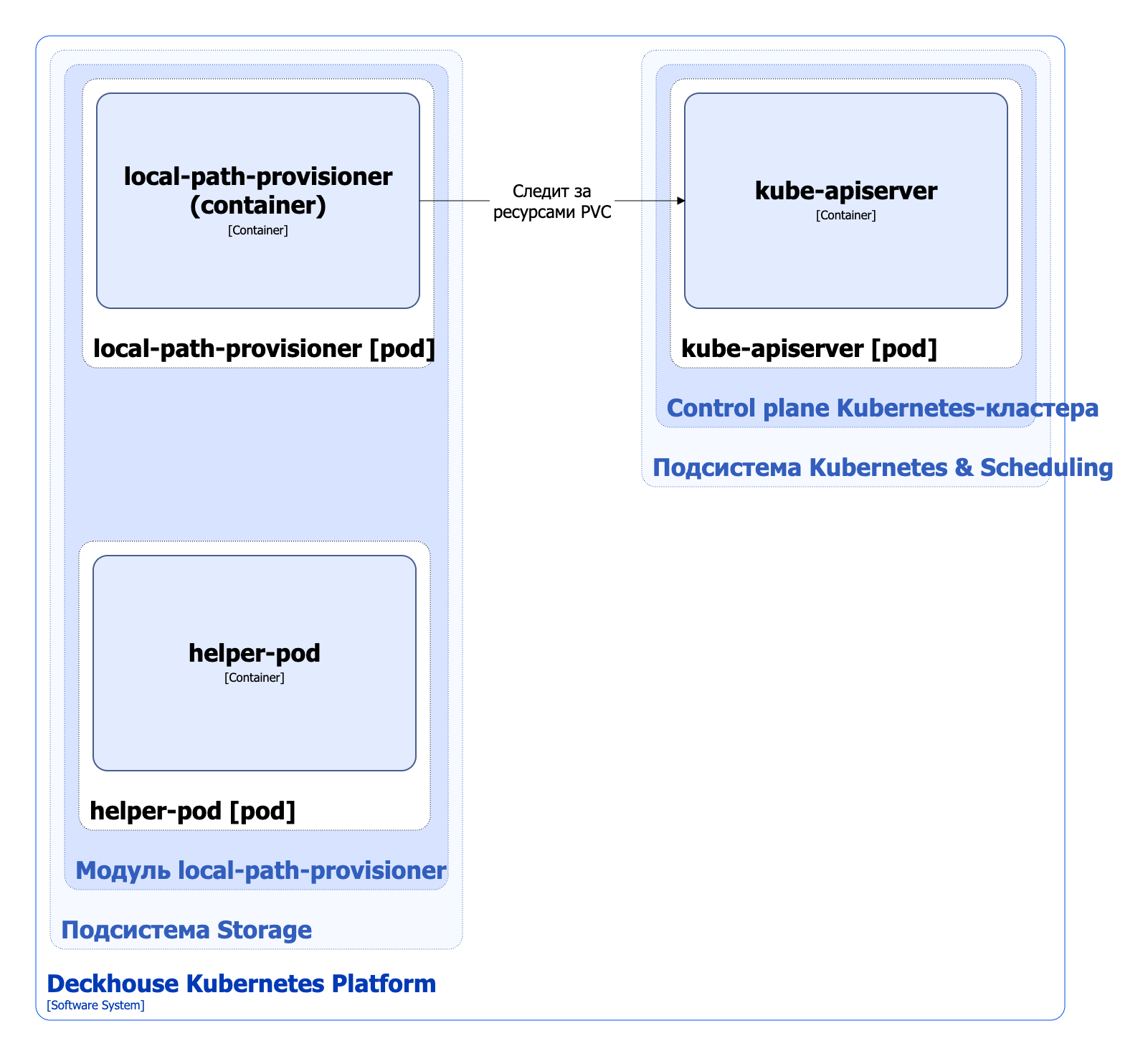

Архитектура модуля local-path-provisioner на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Модуль состоит из следующих компонентов:

1. Local-path-provisioner — выполняет следующие действия, когда под заказывает диск:

• создает HostPath PersistentVolume;
• создает на нужном узле локальный каталог по пути, состоящем из параметра path кастомного ресурса LocalPathProvisioner, имени PersistentVolume и имени PersistentVolumeClaim.

Состоит из одного контейнера:

• local-path-provisioner - является Open Source-проектом.

2. helper-pod — запускает на узле скрипт установки (SETUP) перед созданием тома, чтобы подготовить каталог тома на узле, и скрипт очистки (TEARDOWN) после удаления тома, чтобы очистить каталог тома на узле.

Состоит из одного контейнера:

• helper-pod

Модуль взаимодействует со следующими компонентами:

Kube-apiserver:

• мониторинг ресурсов PersistentVolumeClaim.
