Быстрый старт

С помощью быстрого старта вы ознакомитесь с возможностями VMware Cloud Director.

При подключении услуги вы получите письмо со ссылкой на VMware Cloud Director и учётными данными администратора. Если потребуется создать новую учётную запись, обратитесь к администратору VMware Cloud Director в вашей компании.

Авторизация в VMware Cloud Director проверяет наличие прав в организации через личный кабинет. Для успешного входа необходимо иметь права в организации, которой принадлежит тенант.

Порядок входа:

1. Откройте поддерживаемый браузер.

2. Перейдите по ссылке для авторизации пользователя

• в Москве: https://iaas-mow.linxdatacenter.com/tenant//
• в Санкт-Петербурге: https://iaas-ru.linxdatacenter.com/tenant//

будет направлен в Welcome letter

3. Введите логин и пароль.

4. Нажмите SIGN IN.

1. В разделе Data Centers нажмите на карточку виртуального ЦОДа.
2. Нажмите Virtual Machines → NEW VM.
3. Введите название VM, имя компьютера и описание VM.
4. Выберите Power on.
5. В поле Type выберите From Template и выберите нужный шаблон для создания VM.
6. Таблицу NICs пропустите.

Созданная VM доступна в списке Virtual Machines.

1. В разделе Data Centers нажмите на карточку виртуального ЦОД и в меню слева выберите Virtual Machines.
2. В карточке ВМ нажмите ACTIONS. Откроется список доступных действий:

• Add to backup job — добавление VM в задание резервного копирования. Функция доступна, если вы пользуетесь услугой Резервное копирование ВМ и являетесь пользователем с ролью Organization Administrator.
• Power → Power On — включение VM.
• Power → Power Off — выключение VM.
• Power → Power On, Force Recustomization — включение VM с принудительной перенастройкой. Используется, когда настройки VM не синхронизируются с VMware Cloud Director.
• Power → Shut Down a Guest OS — завершение работы гостевой ОС. Эквивалентно выключению физической машины.
• Power → Suspend — приостановка VM. Текущее состояние VM сохраняется за счет записи памяти на диск.
• Power → Reset (cброс) — очищает состояние (память, кеш и т. д.), при этом VM продолжает работать. Эквивалентно нажатию Reset на физической машине.
• Power → Discard suspended state — отмена приостановки VM. Cохраненная память удаляется и VM переходит в отключенное состояние.
• Snapshot → Create Snapshot — создание снапшота.
• Snapshot → Revert to Snapshot — восстановление из снапшота.
• Snapshot → Remove Snapshot — удаление снапшота.
• VM Console → Launch Web Console — oткрытие веб-консоли.
• VM Console → Launch Remote Console — открытие VM Remote Console.
• VM Console → Download VM Remote Console — загрузка VM Remote Console.
• Media → Ins ert Media — подключение медиафайла.
• Media → Eject Media — извлечение медиафайла.
• Install VMware Tools — установка VMware Tools.
• Upgrade Virtual Hardware Version — обновление Virtual Hardware Version VM;
• Move — перемещение VM.
• Copy — копирование VM.
• Convert to vApp — преобразование VM в vApp в случае, когда VM размещается отдельно от vApp.
• Edit Badges — редактирование ярлыков VM.
• Delete — удаление VM.

Маршрутизируемая сеть организации обеспечивает доступ к сетям вне виртуального ЦОД организации. VM, которые подключены к маршрутизируемой сети, отправляют данные в интернет и получают внешний сетевой трафик.

На схеме:

• x.x.x.x — внешний IP-адрес;
• a.a.a.a/24, b.b.b.b/24 — адреса внутренних Routed-сетей.

Чтобы настроить сеть Routed:

1. В разделе Data Centers нажмите на карточку виртуального ЦОД и в меню слева выберите Networks.

2. Нажмите NEW.

Откроется окно New Organization VDC Network.

3. В разделе Scope выберите виртуальный ЦОД, в котором необходимо разместить сеть.

4. В разделе Network type выберите Routed.

5. В разделе Edge Connection выберите подключение к Edge Gateway/T1.

6. В разделе General укажите параметры сети:

• Name — название сети.
• (Опционально) Description — описание сети.
• Gateway CIDR — адрес шлюза по умолчанию и префикс сети в формате CIDR. Например, 192.168.1.1/24.

Выбирайте адрес шлюза, отличный от адреса сети 192.168.1.0/24 и broadcast-адреса 192.168.1.255/24. Используйте частные IP-адреса для локальных сетей:

• 10.0.0.0/8
• 172.16.0.0/12
• 192.168.0.0/16

Edge Gateway подключается к сети через указанный IP-адрес, в примерах выше — это первый адрес в сети.

• Dual-Stack Mode — активируйте переключатель, если планируется использовать подсети IPv4 и IPv6. Если сеть создается с включенной опцией Dual-Stack Mode, нет возможности отключить ее в будущем.

При включении Dual-Stack Mode потребуется дополнительно указать Gateway CIDR-IPv6.

• Чтобы включить тегирование VLAN, включите Guest VLAN Allowed.

7. (Опционально) В разделе Static IP Pools:

• В поле Static IP Pools укажите диапазон статических IP-адресов. Например, 192.168.1.2-192.168.1.1.100.
• IP-адреса выбирайте из сети, указанной в Gateway CIDR. При этом адрес шлюза по умолчанию, указанный в Gateway CIDR, не должен входить в Static IP Pool.
• Нажмите ADD.

Заполните этот раздел, если необходимо автоматически назначать виртуальным машинам статические IP-адреса из данного диапазона. Вы также можете назначать статические IP-адреса вручную или присваивать иx с помощью DHCP.

8. (Опционально) Заполните раздел DNS, внеся Primary, Secondary и DNS Suffix. Разрешается применение как внутренних, так и публичных DNS-адресов.

В режиме Dual-Stack разрешено микшировать IPv4 и IPv6: например, задать основной сервер по IPv4, а запасной — по IPv6. Такой подход рекомендован для Dual-Stack окружений.

9. В разделе Ready to Complete убедитесь в корректности данных и нажмите FINISH.

Сеть будет добавлена в список доступных. Её можно закрепить за vApp или отдельной VM.

Для доступа виртуальных машин во внешние сети потребуется прописать на Edge Gateway соответствующие правила NAT и Firewall.

Виртуальные машины внутри vApp (термин платформы «Облако VMware») подключаются к сети, доступной в этом же vApp. Если виртуальная машина находится в составе vApp, сеть сначала необходимо назнать самому vApp, и только затем — виртуальной машине.

Назначение сети vApp позволяет сделать сеть организации доступной для VM, которые находятся в vApp.

1. В разделе Data Centers нажмите на карточку виртуального ЦОД и в меню слева выберите vApps.
2. В карточке vApp нажмите ACTIONS → Add → Add Network.
3. Выберите Direct, укажите сеть и нажмите ADD.
4. В карточке vApp нажмите Networks i, чтобы проверить назначение сети данному vApp.

1. В разделе Data Centers нажмите на карточку виртуального ЦОД и в меню слева выберите Virtual Machines.

2. В карточке VM нажмите DETAILS.

3. В разделе Hardware → NIСs нажмите EDIT.

4. Нажмите NEW.

Если вы назначаете машине сеть в первый раз, у нее будет отображаться незаполненная строка сетевого адаптера. В этом случае нажимать NEW не нужно, отредактируйте существующую пустую строку.

5. В строке сетевого адаптера укажите следующие параметры:

• В поле Primary NIC поставьте флаг.
• В поле Connected поставьте флаг.
• В поле Adapter Type оставьте значение по умолчанию.
• В поле Network выберите сеть организации.
• В поле IP Mode выберите тип присвоения IP-адреса VM:

Static - IP Pool — IP-адрес выбирается автоматически из пула статических IP-адресов сети.

Static - Manual — IP-адрес указывается вручную в столбце IP.

DHCP — IP-адрес присваивается DHCP-сервером, если он настроен.

• Если в IP Mode выбран Static – Manual, в поле IP укажите IP-адрес VM.

6. Нажмите SAVE. В списке NICs появится строка нового сетевого адаптера.

Если в IP Mode вы выбрали:

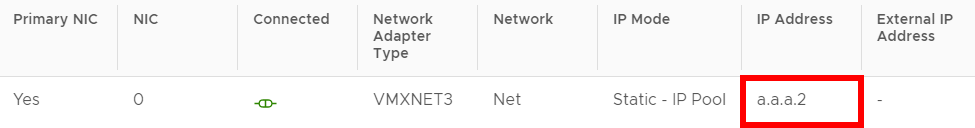

• Static - IP Pool — IP-адрес VM появится в столбце IP Address.
• DHCP— IP-адрес VM появится в столбце IP Address только после включения VM и авторизации в системе.

7. В разделе Guest OS Customization нажмите EDIT.

8. Поставьте флаг Enable guest customization.

9. Нажмите SAVE.

При необходимости назначьте статистический IP-адрес

1. Выполните команду

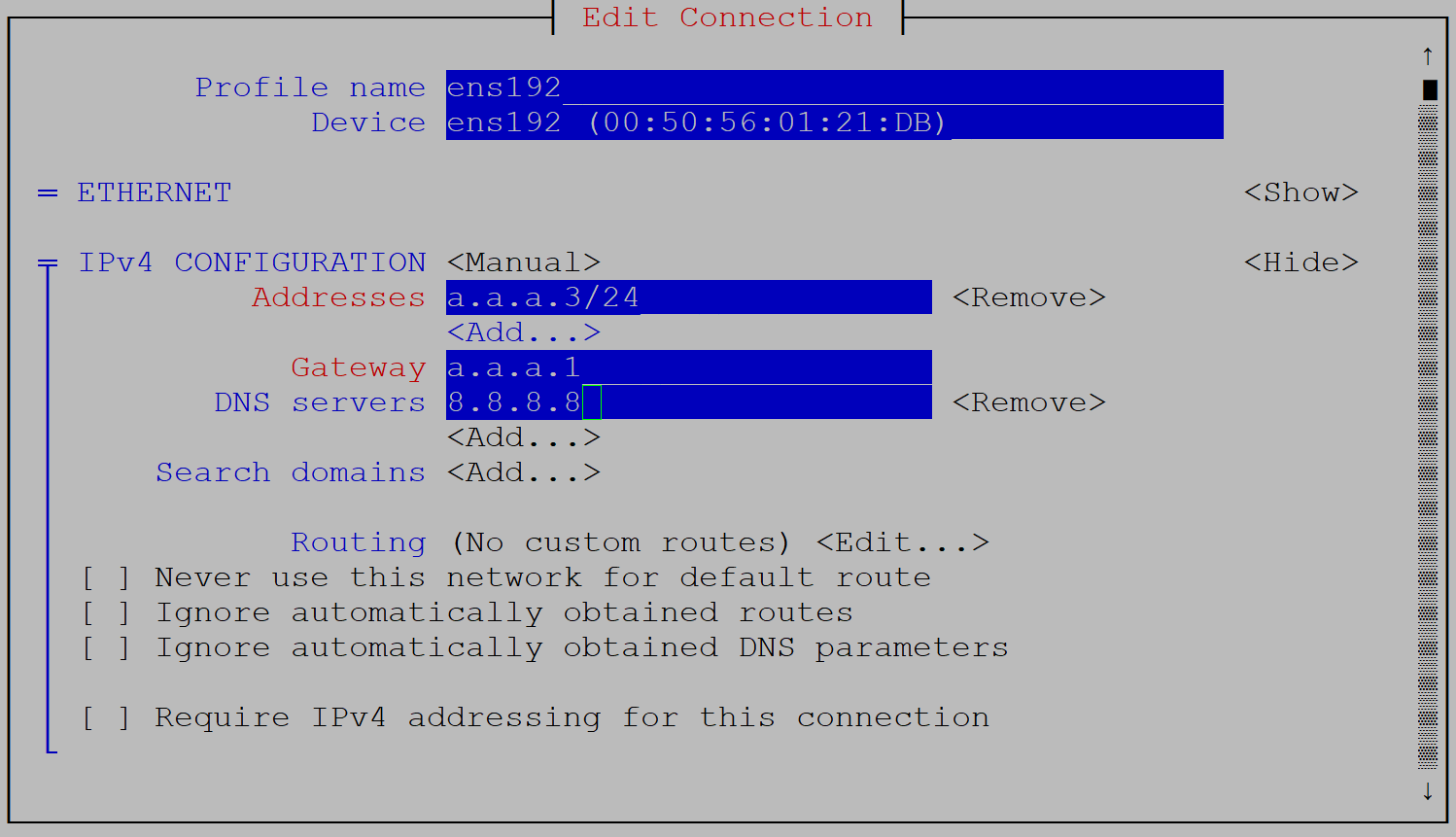

2. Выберите Edit a connection и сетевой интерфейс (в примере — ens192).

3. Укажите IP-адрес виртуальной машины, адрес шлюза сети и адреса DNS-серверов.

1. Нажмите Win + R.

2. В строке Открыть укажите ncpa.cpl и нажмите Enter.

3. Правой кнопкой мыши нажмите на доступное сетевое подключение и выберите Свойства.

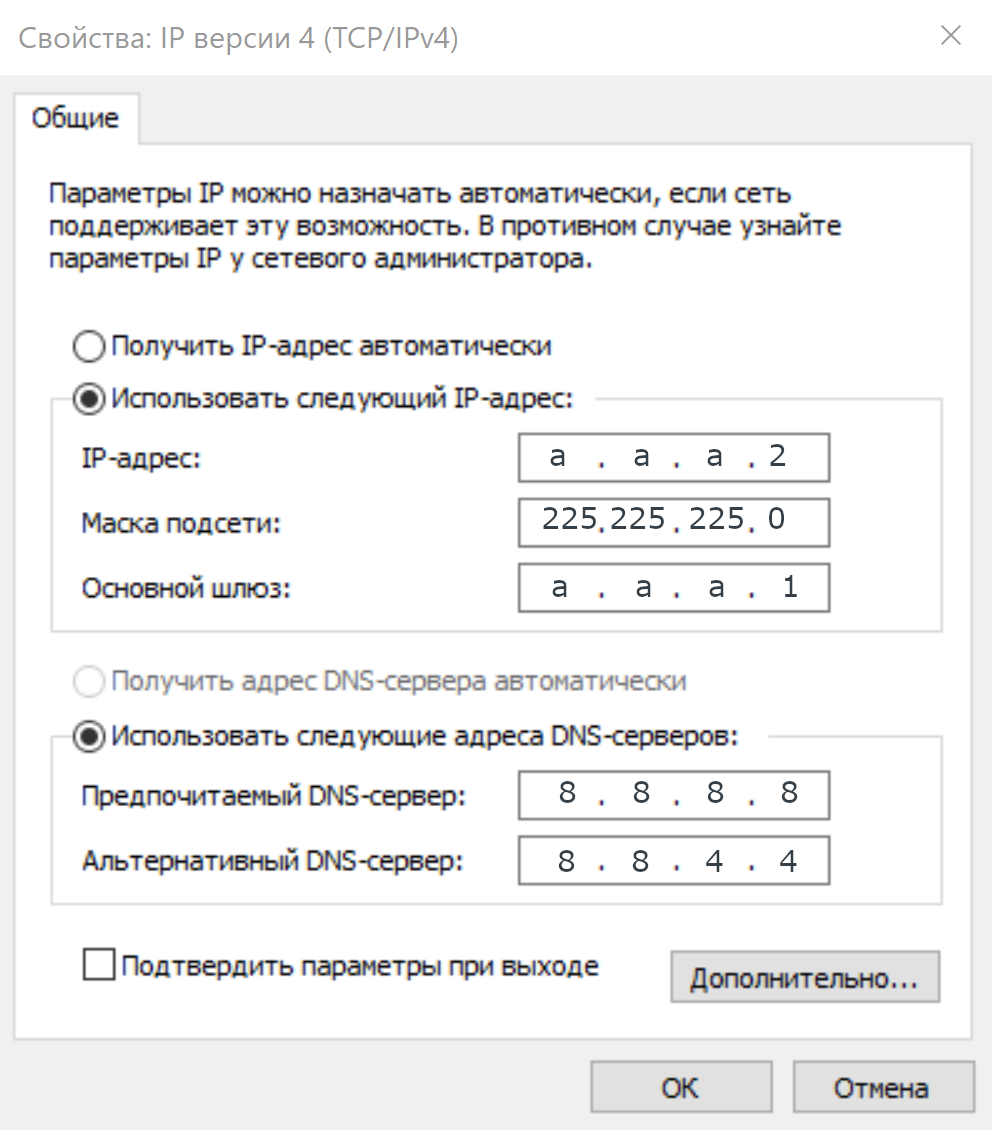

4. В списке компонент нажмите на IP версии 4 (TCP/IPv4), затем нажмите Свойства.

5. Выберите пункт Использовать следующий IP-адрес и укажите IP-адрес виртуальной машины и адрес шлюза сети.

6. Выберите пункт Использовать следующие адреса DNS-серверов и укажите адреса публичного DNS-сервера.

7. Нажмите OK.

Чтобы проверить связность в локальной сети организации, создайте вторую VM и по аналогии назначьте ей ту же сеть.

Через консоль VM проверьте командой ping, есть ли между VM связь. Если VM по ICMP не доступны, проверьте правила Firewall в VM.

Для обеспечения доступа виртуальных машин из сети тенанта в интернет необходимо настроить технологию трансляции сетевых адресов (SNAT).

SNAT заменяет внутренний частный IP-адрес виртуальной машины на публичный адрес, что позволяет ей выходить во внешнюю сеть. Все ВМ в вашем тенанте используют один общий публичный адрес, который назначается автоматически.

Учитывайте ограничение технологии: одновременно может быть активно не более 50 000 SNAT-соединений. Для увеличения этого лимита обратитесь в техническую поддержку.

Выполните следующие шаги:

1. В разделе Data Centers нажмите на карточку виртуального ЦОД и в меню слева выберите Edges.

2. Нажмите на название Edge Gateway.

3. В разделе Services → NAT нажмите NEW.

4. В поле Name введите название правила.

5. (Опционально) В поле Description введите описание правила.

6. В поле NAT Action выберите SNAT.

7. В поле External IP введите IP-адрес для преобразования или диапазон IP-адресов в формате CIDR.
Чтобы уточнить доступные внешние IP-адреса, нажмите i. Вы можете использовать любой доступный адрес.

8. В поле Internal IP введите приватный IP-адрес VM или подсеть.
Например, «192.168.1.2» или «192.168.1.0/24». VM с указанными адресами могут отправлять трафик во внешнюю сеть.

9. (Опционально) В поле Destination IP введите IP-адрес назначения или диапазон IP-адресов, на который виртуальные машины отправляют трафик.

10. Чтобы увидеть расширенные настройки NAT, нажмите Advanced Settings.

11. (Опционально) Чтобы регистрировать преобразование адресов, в поле Logging включите переключатель.

12. В поле Priority оставьте «0».
Меньшее число означает более высокий приоритет. При возникновении конфликтов в правилах NAT измените этот приоритет.

13. Нажмите SAVE.

Если IP Set с нужным приватным IP-адресом или диапазоном IP-адресов отсутствует, создайте его.

1. В разделе Security → IP Sets нажмите NEW.

2. В поле Name введите название группы IP-адресов.

3. (Опционально) В поле Description введите описание группы IP-адресов.

4. В поле IP Addresses введите приватный IP-адрес VM или диапазон IP-адресов.

Например, «192.168.1.2», «192.168.1.2» — «192.168.1.10» или «192.168.1.0/24».

5. Нажмите ADD → SAVE.

1. В разделе Services → Firewall нажмите EDIT RULES.

2. В открывшемся окне нажмите NEW ON TOP.

3. В поле Name введите название правила.

4. Чтобы включить правило, в поле State активируйте переключатель.

5. В поле Source нажмите Редактировать, выберите созданный IP Set и нажмите SAVE.

6. В поле Destination нажмите Редактировать, включите Any Destination и нажмите SAVE.

7. В поле Action выберите Allow.

8. В поле IP Protocol выберите, к какому типу адресов применять правило.

9. (Опционально) Чтобы регистрировать выполнение правила прохождения трафика, в поле Logging включите переключатель.

10.Нажмите SAVE.

В консоли VM командой ping 8.8.8.8 проверьте доступ в интернет.
